實驗室氣路系統部件的安裝要求有哪些？

發布者：中潤官網發布時間：2021-04-23 16:13 閱讀：

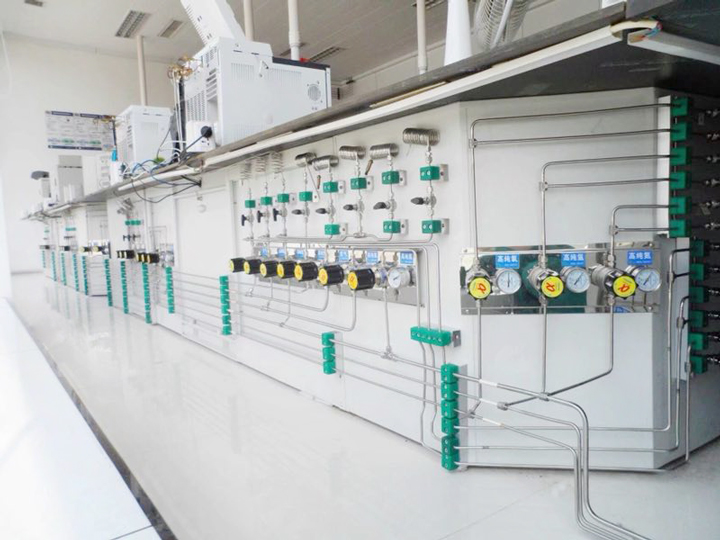

　　實驗室氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。那么實驗室氣路系統部件的安裝要求有哪些呢？

　　在項目中，為了完成實驗功能，總共需用到5種鋼瓶氣體：氮氣（N2）,氫氣(H2)，空氣（Air），氬氣（Ar），乙炔（C2H2）。氣體由十三樓鋼瓶間通往實驗室各需求點，氣瓶間需設置防爆墻，并設置在人流較少區域，同時應考慮全年排風。

　　氣體系統供應流程：供氣氣源系統→各個房間→二級減壓→終端閥門。其中，鋼瓶氣采用自動切換系統（含一級減壓閥門），自動切換系統可通過壓力原理，自動調節使用氣瓶與備用氣瓶之間的供應情況，即可避免因氣源供應不及導致實驗中斷，又可以方便進行氣瓶的更換。

　　基本要求：為了保持氣體的純度及管道系統的氣密性，所有氣體管道、閥門、調節閥、壓力表都采用SS-316L不銹鋼，內表面BA級，全部采用標準件。為了便于更換維修，管件與閥門，管件與管件連接全部采用卡套連接。管道固定件采用不與金屬化學反應的高分子材料（聚苯乙烯）。

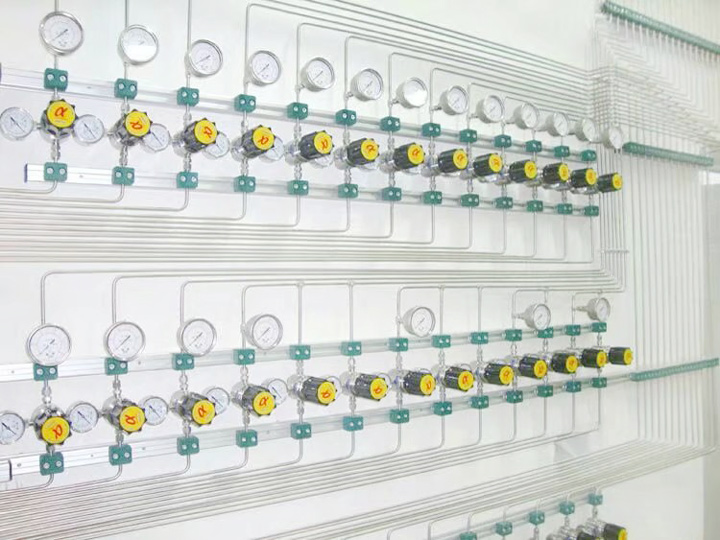

　　氣瓶減壓閥（一級減壓閥、二級減壓閥）：氣閥閥芯材料為316L不銹鋼（有內襯TEFLON聚四氟乙烯高適用純度），接口1/4”FNPT氣瓶連接端規格適用于所有符合國際標準的氣瓶。

　　管路：所有氣體管路都是高質量、完全退火、無縫不銹鋼SS-316L、BA級別。管道尺寸為1/4”，最大承受壓力為300bar。

　　鋼瓶連接：鋼瓶與一級減壓閥采用不銹鋼高壓金屬軟管連接，外管帶彈簧保護，內管不銹鋼絲纏繞，耐壓20Mpa。

　　終端使用點：所有氣體進入使用點前均加裝球閥，同時在二次減壓閥前需加裝開關球閥。

　　以上就是實驗室氣路系統部件的安裝要求。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
