實驗室氣路系統的設計安裝方案有哪些？

發布者：中潤官網發布時間：2021-04-20 14:28 閱讀：

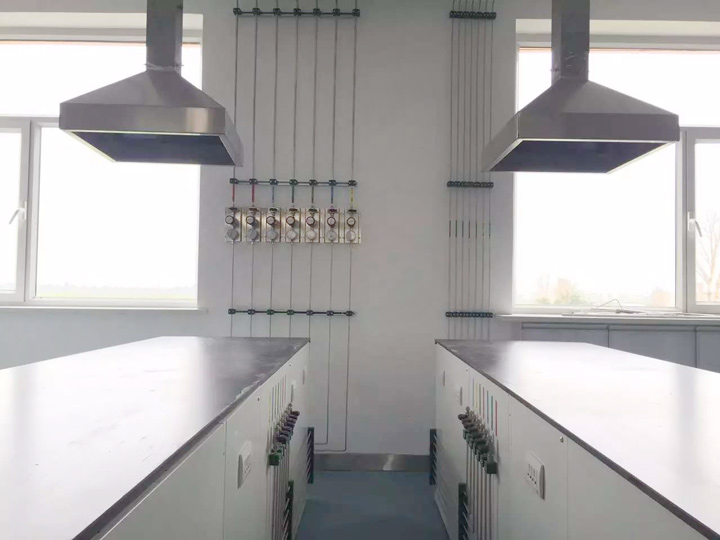

　　實驗室氣路系統是專為高精度分析測試設備所用高純工作氣體的傳輸而設計，系統需要為分析設備提供壓力、流量穩定且經過長距離傳輸后純度不變的高純氣體以滿足各種高精度分析設備的使用要求。那么實驗室氣路系統的設計安裝方案有哪些呢？

　　1、由于存放的氣體由于有可燃性氣體和助燃氣體，按國家規定必須分庫存放。分別放入不同的氣瓶間內。

　　2、氣瓶間內設立一次調壓面板，其中二托一面板帶吹掃不銹鋼面板4套。

　　3、減壓器入口前需加裝過濾網以防止顆粒等雜質污染系統。

　　4、所有調壓面板均配備吹掃閥，可實現對面板的清潔吹掃置換。

　　5、減壓器及相關管件均需牢固的固定在氣體控制面板上，面板應設計的緊湊而合理，以盡量減少系統中的死體積。

　　6、氣體控制面板應采用全不銹鋼材料制成，并且牢固的固定在可靠的位置上，確保其安全性。

　　7、氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶架固定，氣瓶支架堅固耐用、美觀大方。

　　8、氣瓶間內的氣體鋼瓶與減壓器器之間采用SS316L高壓金屬軟管或不銹鋼盤管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。并自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故。減壓器與管道的連接方式為雙環卡套。

　　9、高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。

　　10、排空氣路應分類收集、固定牢固并排放至室外安全地點。

　　以上就是實驗室氣路系統的設計安裝方案。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
